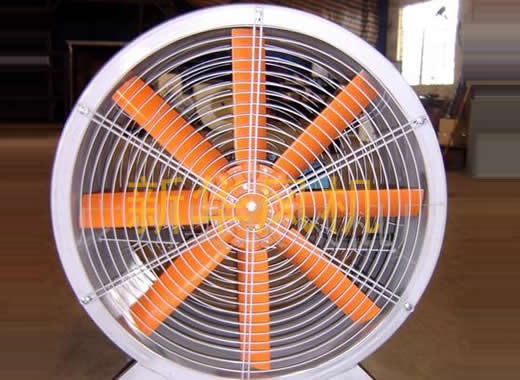

玻璃鋼軸流風機FGD30

玻璃鋼軸流風機FGD30

玻璃鋼軸流風機FGD30-6
玻璃鋼軸流風機FGD30-6
產品描述：
在線訂購

概述

T30I(GD30K₂-12)型軸流通風機是在FBZ-11型軸流通風機的基礎上進行修改設計的?？纱?/span>CZL－11型長軸流通風機。輸送對電動機有害之氣體，它可為管道的一部分，聯結于管道中間使用，適用于化工系統，造紙行業及其他工業輸送各種60℃以下的介質的有害氣體。

GD30K₂-12型軸流通風機按葉輪直徑可分為：№6、7、8、9、10五個機號，按性能的要求葉片數為四片、六片；安裝角度為：15度、20度、25度、30度共四種角度。

本風機最大特點是：

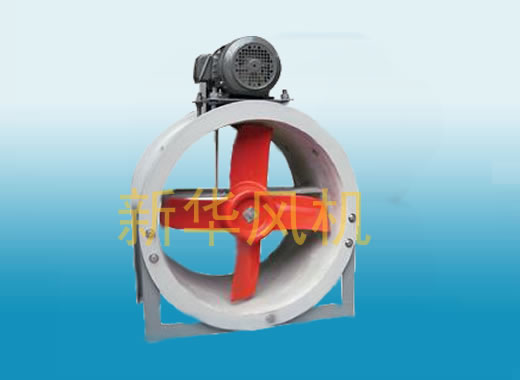

電動機裝在風筒上部，三角帶傳動，有可調的電機座板支承電動機，可適當的調節中心距。傳動組固定在風筒中央的密封筒內與介質隔離的。因此風機可以輸送潮性的及其他有害于電動機的氣體。本風機可以用改變轉數的方法達到改變風量和風壓的目的。

本風機由一般鋼材焊接制成，如果輸送含有腐蝕性的、易燃性的氣體等可在訂貨時明確提出。

安裝與維護

1、安裝前應檢查各部是否有損壞和變形零件是否齊全，全部正常、齊全后再進行安裝。

2、安裝前應詳細檢查聯結部分是否松動現象，葉輪與風筒間間隙是否合適，旋轉部分是否靈活，與固定部分是否磨碰，察看風筒是否有異物，如有應于清除。

3、安裝前應詳細檢查軸承潤滑情況是否良好，如長期封存未使用者，應換新潤滑脂。

4、安裝時機座應與地面自然吻合，不得強行聯結，以免機座變形。

5、安裝完畢后，應仔細檢查地腳螺栓是否擰緊，并進行試運轉。

6、軸承工作溫度不超過65℃，工作時如有特殊雜音或過分振動者則應停車檢查。

7、設備應有人維護，其檢查修理期限視工作情況而定，應經常更換軸承潤滑脂，換油時不得有異物混入。

性能規范表葉片數4

機號№	葉輪		主軸轉速r/min	序號	全壓pa	流量m³/h	葉片角度	電動機		主軸槽輪	電機槽輪	三角帶型號	外形尺寸(長×寬×高)mm	重量不帶電機(kg)
	直徑mm	周速m/sec						型號	功率kw
6	600	45.5	1450	1 2 3 4	167 167 177 187	7200 9500 11300 13150	15 20 25 30	Y90S-4	1.1	95×25—A2	95×22—A2	A1245	600×645×980	60
								Y100L1-4	2.2		95×28—A2
		30.2	960	1 2 3 4	74 74 78 81	4800 6300 7550 8700	15 20 25 30	Y90S-6	0.75		95×22—A2
7	700	53.1	1450	1 2 3 4	226 226 235 245	11500 14100 18000 20900	15 20 25 30	Y100L1-4	2.2	112×30—A2	112×30—A2	A1422	700×755×1115	115
								Y112M-4	4	112×30—A4	112×30—A4
		35.2	960	1 2 3 4	93 93 98 103	7650 10000 12000 19900	15 20 25 30	Y90L-6	1.1	112×30—A2	112×22—A2
8	800	60.7	1450	1 2 3 4	294 294 314 324	17300 22000 27000 31300	15 20 25 30	Y132S-4	5.5	132×30-B3	132×32-B3	B1651	800×855×1270	136
								Y132M-4	7.5	132×30-B4	132×38-B4
		40.2	960	1 2 3 4	128 128 137 145	11400 14900 17800 20600	15 20 25 30	Y100L-6	1.5	132×30-B2	132×28-B2	B1600
								Y112M-6	2.2
9	900	45.2	960	1 2 3 4	157 157 177 183	16200 21200 23200 29300	15 20 25 30	Y112M-6	2.2	142×35-B2	142×28-B2	B1753	900×960×1390	204
								Y132M1-6	4	142×35-B3	142×32-B3
10	1000	50.2		1 2 3 4	206 206 226 235	22600 29700 35400 41000	15 20 25 30	Y132M1-6	4	165×35-B2	165×32-B2	B1956	1000×1060×1560	222
								Y160M-6	7.5	165×35-B4	165×35-B4

性能規范表葉片數6

機號№	葉輪		主軸轉速r/min	序號	全壓pa	流量m³/h	葉片角度	電動機		主軸槽輪	電機槽輪	三角帶型號	外形尺寸(長×寬×高)mm	重量不帶電機(kg)
	直徑mm	周速m/sec						型號	功率kw
6	600	45.5	1450	1 2 3 4	186 206 216 235	7800 9700 12000 14000	15 20 25 30	Y90S-4	1.1	95×22—A2	95×22—A2	A1245	600×645×980	60
								Y100L1-4	2.2	95×22—A3	95×28—A3
		30.2	960	1 2 3 4	78 88 98 104	5170 6430 7940 9270	15 20 25 30	Y90S-6	0.75	95×25—A2	95×22—A2
7	700	53.1	1450	1 2 3 4	255 284 304 314	12500 15000 19000 22500	15 20 25 30	Y100L1-4	2.2	112×30—A2	112×28—A2	A1422	700×755×1115	115
								Y112M-4	4	112×30—A4	112×32—A4
		35.2	960	1 2 3 4	103 118 128 137	8270 9930 12600 14900	15 20 25 30	Y90L-6	1.1	112×30—A2	112×22—A2
8	800	60.7	1450	1 2 3 4	334 373 392 412	18100 22650 27900 33200	15 20 25 30	Y132S-4	5.5	132×30-B3	132×32-B3	B1651 B1600	800×855×1270	136
								Y132M-4	7.5	132×30-B4	132×38-B4
		40.2	960	1 2 3 4	147 157 167 177	12000 15000 18500 22000	15 20 25 30	Y100L-6	1.5	132×30-B2	132×28-B2
								Y112M-6	2.2
9	900	45.2	960	1 2 3 4	186 206 216 235	17500 21500 26800 32000	15 20 25 30	Y112M-6	2.2	142×35-B2	142×28-B2	B1753	900×960×1390	204
								Y132M1-6	4	142×35-B2	142×32-B2
10	1000	50.2		1 2 3 4	226 255 275 284	24000 30000 36000 43000	15 20 25 30	Y132M1-6	4	165×35-B2	165×32-B2	B1956	1000×1060×1560	222
								Y160M-6	7.5	165×35-B4	165×38-B4

外形尺寸

機號	風筒				基礎尺寸			地腳螺栓孔尺寸	安裝尺寸總高	中心高
機號	內徑Φ1	孔徑Φ2	外徑Φ3	孔數n-Φ	長孔距	寬孔距	支架寬	N-Φ	安裝尺寸總高	中心高
6	606	645	680	8-10	562	400	500	4-18	969	380
7	709	755	795	12-12	650	500	600	4-20	1133	447.5
8	809	855	895	12-12	750	600	700	4-20	1286	497
9	909	960	1005	12-12	828	700	800	4-22	1384	565.5
10	1009	1060	1105	12-12	928	700	800	4-22	1411	616
